发动机涡轮涡扇平衡机

您当前位置:首页 > 剑平动平衡机 > 航天航空行业 > 发动机涡轮涡扇平衡机 > 发动机涡轮涡扇平衡机

发动机涡轮涡扇平衡机

产品描述 产品参数 产品相册 产品视频 成交案例 文件下载

应用范围

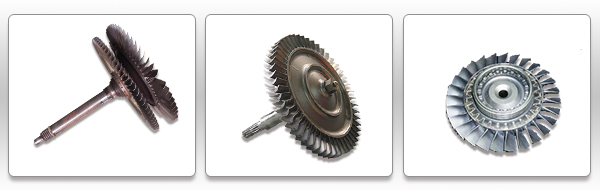

应用于大中型航空发动机涡轮涡扇平衡机等旋转体工件的平衡校验。


产品特点

万向节动平衡机使用剑平测量系统。动、静平衡,支承方式多达10种,加去重、正反转可灵活定制,测量显示的平衡量及角度单位 可自定义,实现单位实时转换,以满足不同客户需求。

采用万向联轴节器或齿轮箱传动,可获得多种平衡转速或无极调速。

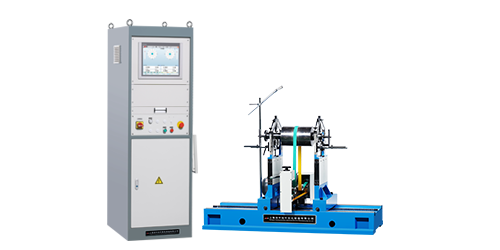

PHQ-160H/PHQ-300H/PHQ-500H   发动机涡轮涡扇平衡机

技术参数

PHQ-160H PHQ-300H PHQ-500H

工件质量范围(kg)

160 300 500

工件外径 (mm)

Φ1000 Φ1220 Φ1500

两支承座间距离(mm)

130~1270

130~1270

130~1270

支承轴径范围(mm)

Φ 15~752)

Φ 15~752)

Φ 15~752)

圈带传动处直径(mm)

Φ40~400 Φ40~500 Φ40~600

工件传动处直径为100mm时的转速(r/min)

12601)

12601)

12601)

电动机功率(kw)

1.5(变频) 1.5(变频) 2.2(变频)
可达剩余不平衡度/每面(emar) ··· ··· ···

不平衡减少率URR(%)

95% 95% 95%
输入电源 三相 380V 50HZ 三相 380V 50HZ 三相 380V 50HZ



备注:

1)表示+无级调速
2) 表示+可增至75-180
3)表示+可增至120-240
