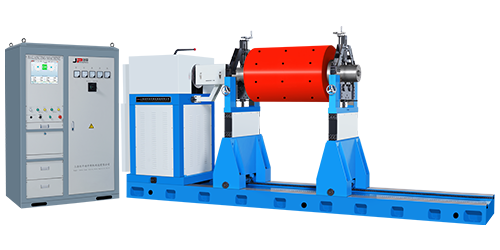

万向节平衡机

产品描述 产品参数 产品相册 产品视频 成交案例 文件下载

应用范围

应用于大中型电机转子、鼓风机、离心叶轮 、烘缸、滚筒等旋转体工件的平衡校验。


产品特点

万向节动平衡机使用剑平测量系统。动、静平衡,支承方式多达10种,加去重、正反转可灵活定制,测量显示的平衡量及角度单位 可自定义,实现单位实时转换,以满足不同客户需求。

采用万向联轴节器或齿轮箱传动,可获得多种平衡转速或无极调速。

万向节平衡机适用工件

PHW-10000H/PHW-15000H  万向节平衡机

技术参数

PHW-10000H

PHW-15000H

工件质量(kg)

10000

15000

工件外径 (mm)

Φ2400

Φ2800

两支撑间距离(mm)

最小(min)320

最小(min)450

支承轴径范围(mm)

Φ60~400

Φ60~400

万向联轴器端面至右支承座中心距离(mm)

4000

4200

主轴转速(r/min)

133,255,396,634,970+无极调速

138,237,396,644,1000+无极调速

电机功率(kw)

22(变频)

30(变频)

万向联轴器扭矩(N·m)

2250

2250

可达剩余不平衡度/每面(emar)

0.5g·mm/kg 0.5g·mm/kg
不平衡减少率URR(%) 95% 95%

输入电源

三相 380V 50HZ 三相 380V 50HZ

PHW-20000H/PHW-30000  万向节平衡机

技术参数

PHW-20000H

PHW-30000

工件质量(kg)

20000

30000

工件外径 (mm)

Φ2800

Φ3000

两支撑间距离(mm)

最小(min)450

最小(min)500

支承轴径范围(mm)

Φ60~400

Φ80~500

万向联轴器端面至右支承座中心距离(mm)

5200

6000

主轴转速(r/min)

138,237,396,644,1000+无极调速

138,237,396,644,1000+无极调速

电机功率(kw)

55(变频)

75(变频)

万向联轴器扭矩(N·m)

5000

7800

可达剩余不平衡度/每面(emar)

1g·mm/kg 1g·mm/kg
不平衡减少率URR(%) 95% 95%

输入电源

三相 380V 50HZ 三相 380V 50HZ

PHW-40000H/PHW-50000/PHW-90000  万向节平衡机

技术参数

PHW-40000H

PHW-50000 PHW-90000

工件质量(kg)

40000

50000 90000

工件外径 (mm)

Φ3400

Φ3600 Φ4200

两支撑间距离(mm)

最小(min)500

最小(min)500 最小(min)800

支承轴径范围(mm)

Φ80~560

Φ80~560

Φ80~620

万向联轴器端面至右支承座中心距离(mm)

9000

11000

15000

主轴转速(r/min)

≥120

≥120 ≥120

电机功率(kw)

90(变频)

110(变频)

220(变频)

万向联轴器扭矩(N·m)

9000

11000 15000

可达剩余不平衡度/每面(emar)

1g·mm/kg 1g·mm/kg 1g·mm/kg
不平衡减少率URR(%) 90% 90% 90%

输入电源

三相 380V 50HZ 三相 380V 50HZ 三相 380V 50HZ
